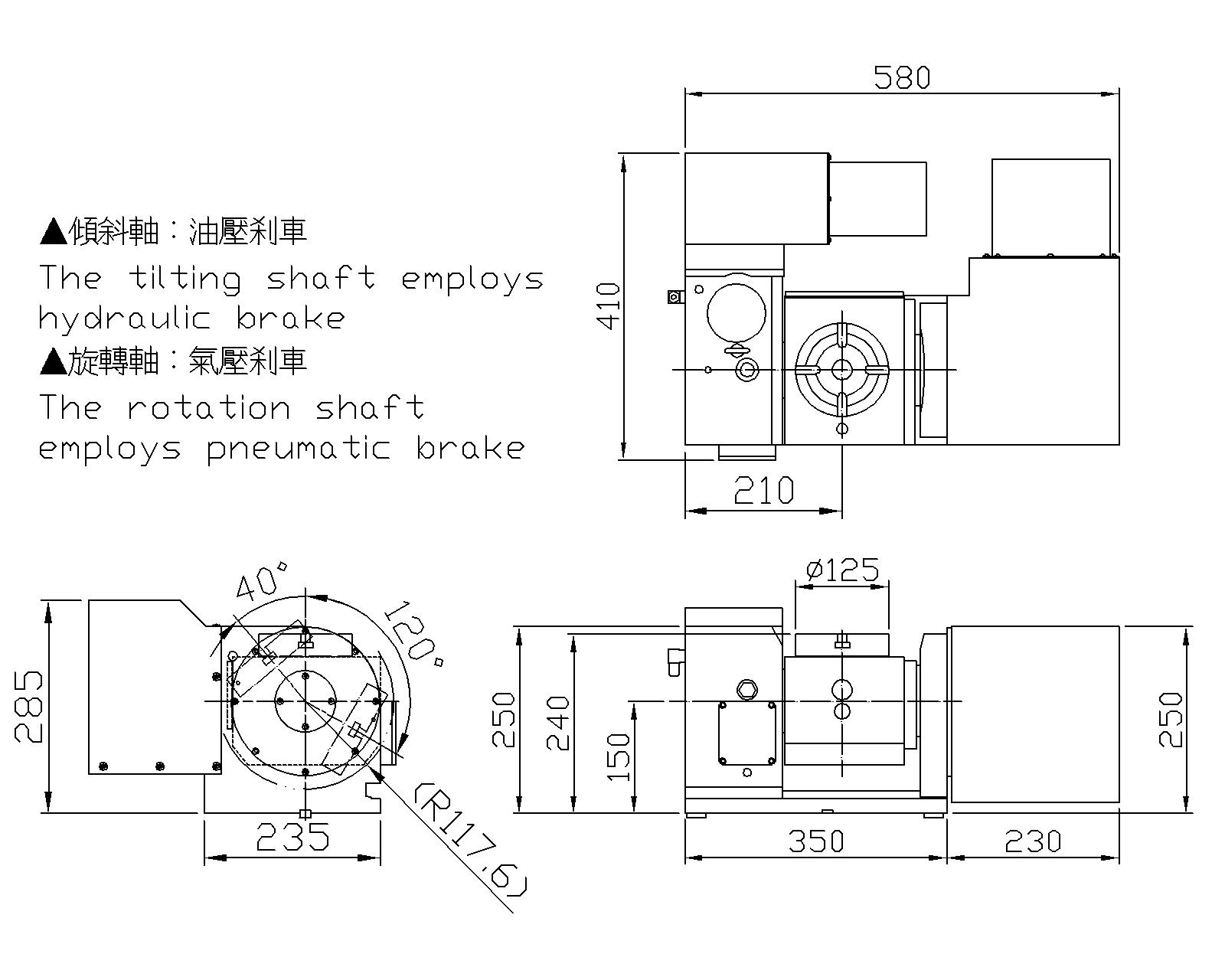

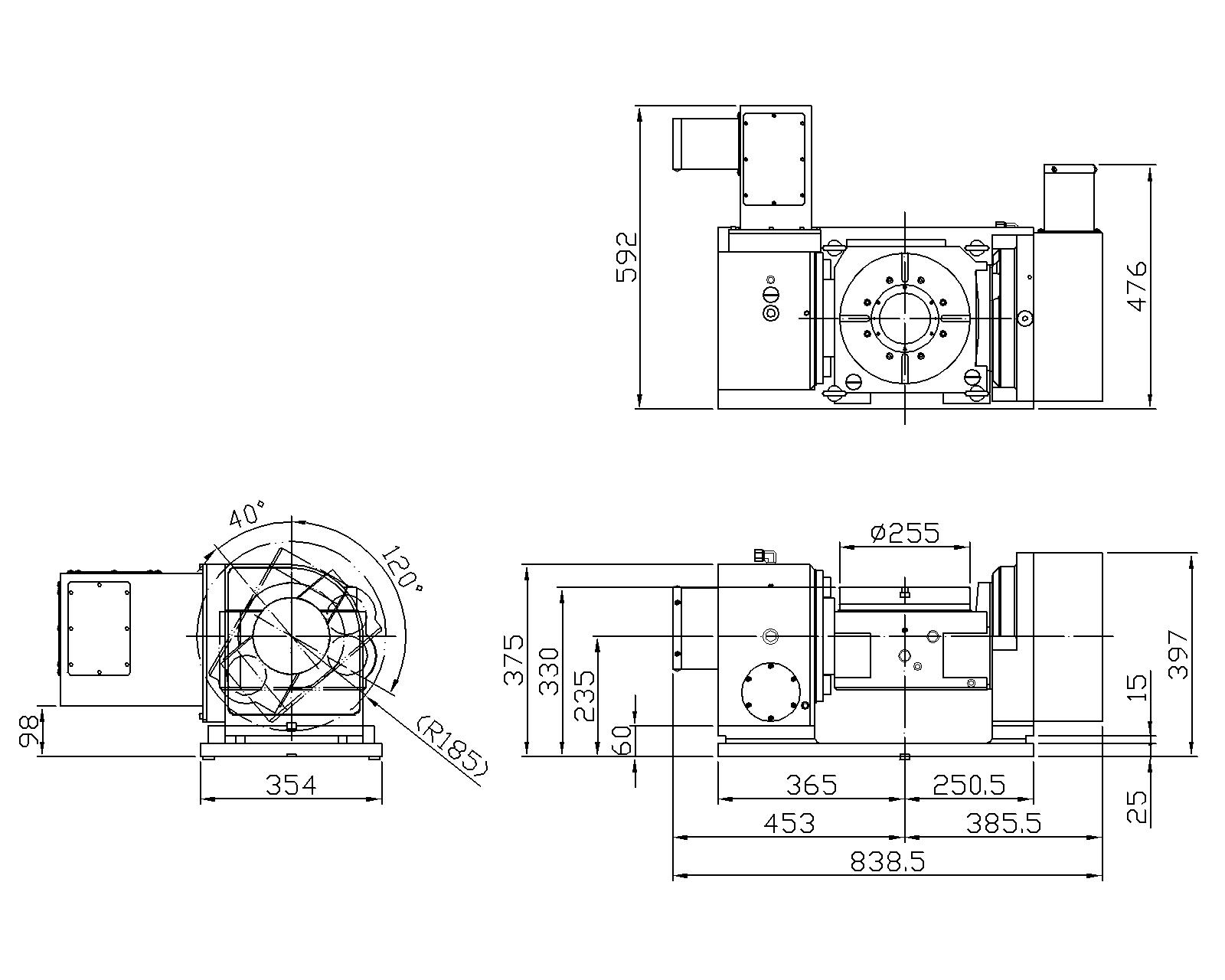

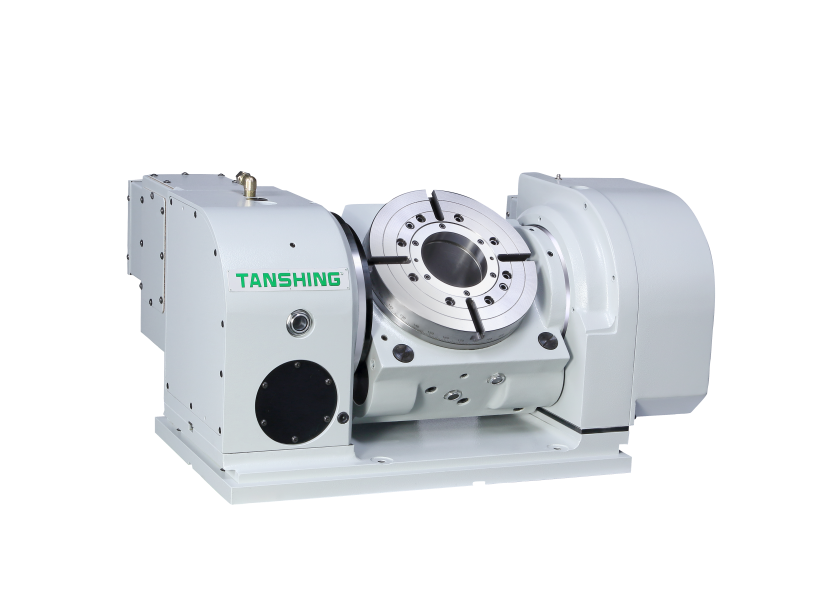

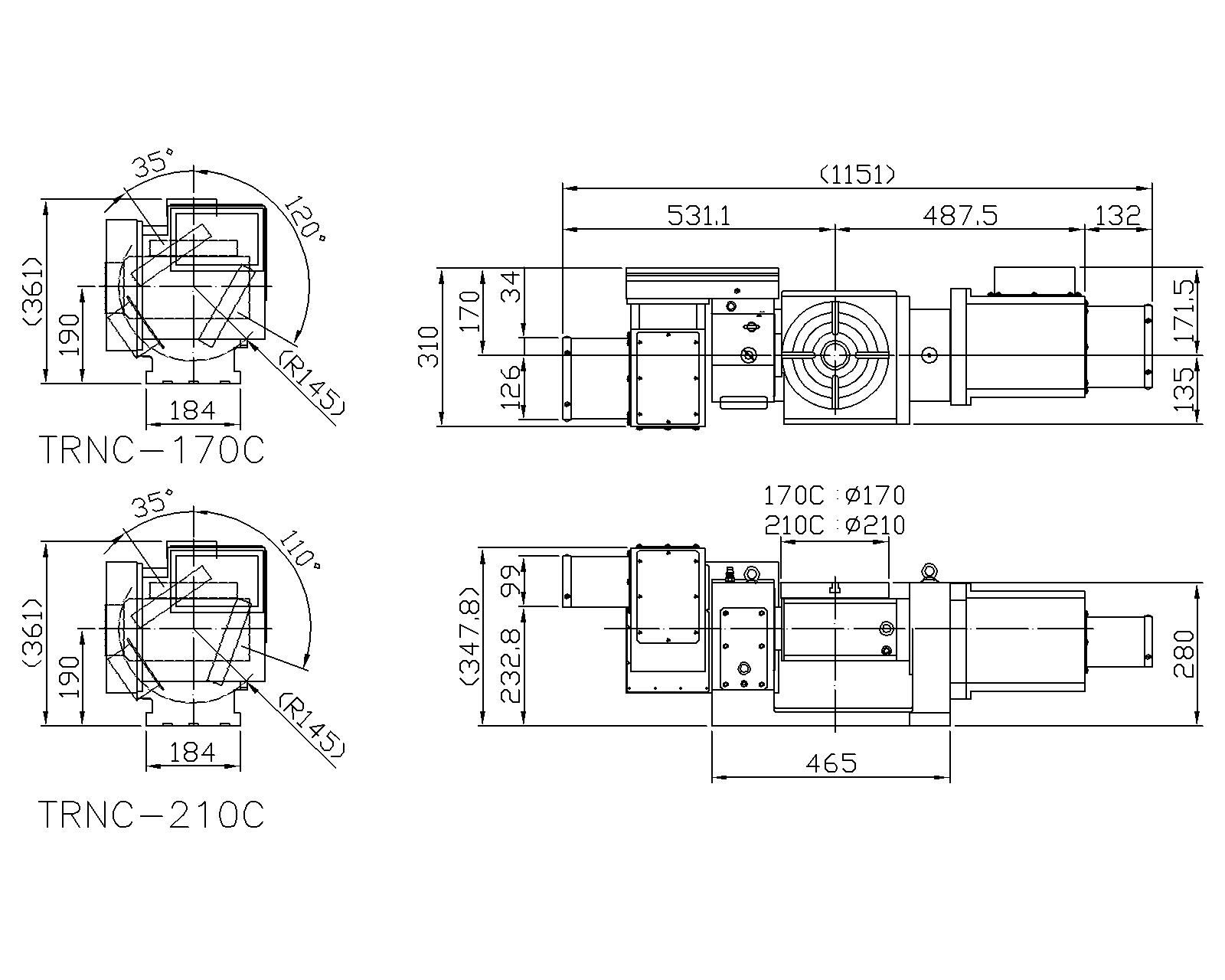

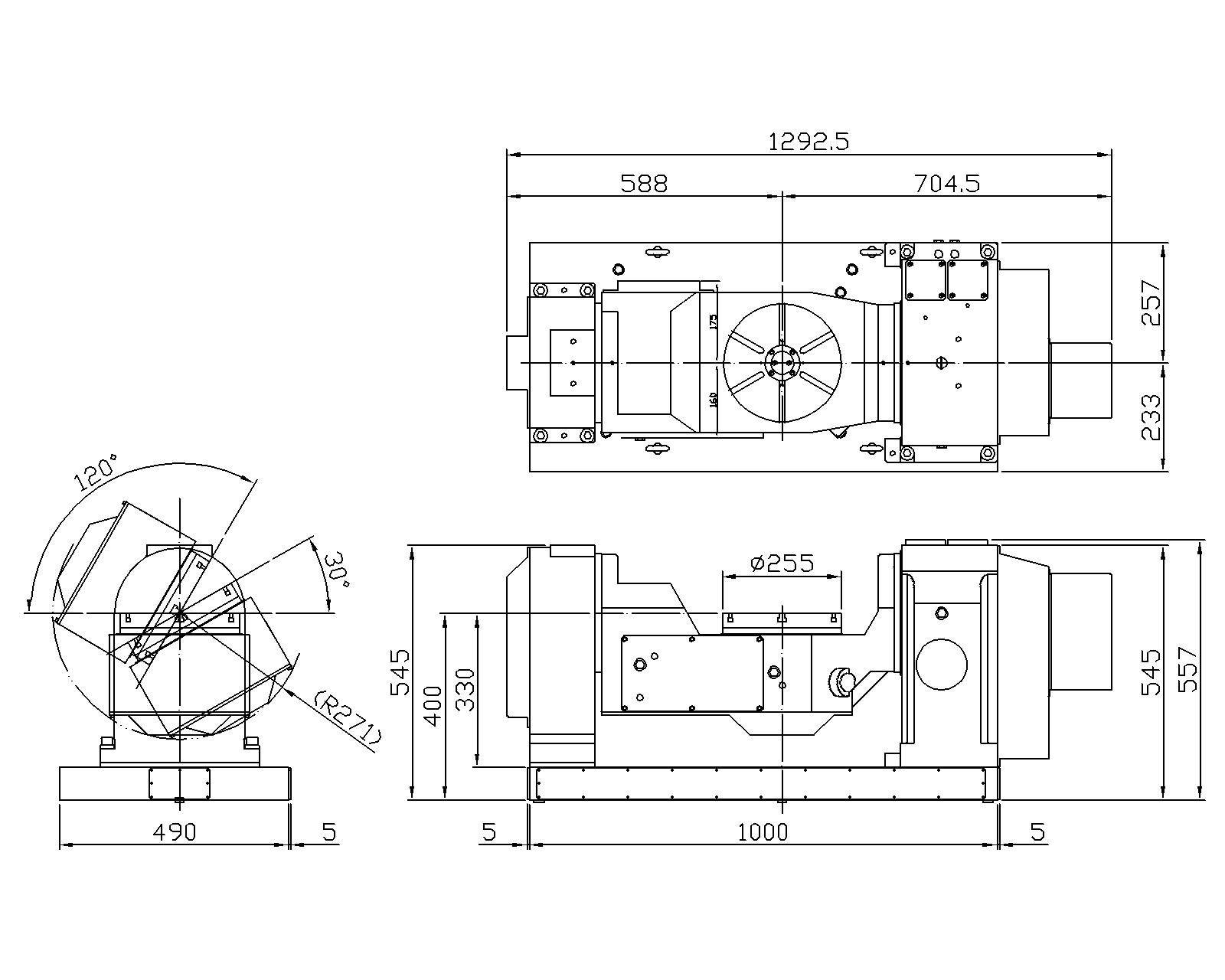

規(guī)格/型號			單位	TRNC-125-H		TRNC-170C		TRNC-210C		TRNC-255A		TRNC-255B
旋臺直徑			mm	?125		?170		?210		?255		?255
工作臺高度	水平時		mm	240		280		280		400		330
中心高度	90°		mm	150		190		190		400		235
總高度	90°		mm	260		380		380		550		388
中心孔直徑			mm	?25H7		?35H7		?45H7		?50H7		?100H7
貫穿孔徑			mm	?13		?35		?45		－		?100
工作臺T型槽寬度			mm	12H7		12H7		12H7		12H7		12H7
導塊寬度			mm	14h7		18h7		18h7		18h7		18h7
傾斜角度			deg.	-40°~+120°		-35°~+120°		-35°~+110°		-30°~+120°		-40°~+120°
軸向				旋轉軸	傾斜軸	旋轉軸	傾斜軸	旋轉軸	傾斜軸	旋轉軸	傾斜軸	旋轉軸	傾斜軸
小設定單位			deg.	0.001°		0.001°		0.001°		0.001°		0.001°
分度精度			sec.	40"	60"	20"	60"	20"	60"	15"	★20"	15"	60"                      ★20"
重覆精度			sec.	4"	8"	4"	8"	4"	8"	4"	★8"	4"	8"
伺服馬達 (廠牌可依需求指定)	FANUC			αiF 2	αiF 2	αiF 4	αiF 4	αiF 4	αiF 4	αiF    4                      ◆αiF 8	αiF 8	αiF    4                      ◆αiF 8	αiF    8
	MITSUBISHI			HF/HG-75S	HF/HG-75S	HF/HG-104S	HF/HG-104S	HF/HG-104S	HF/HG-104S	HF/HG-104S                      ◆HF/HG-154S	HF/HG-154S	HF/HG-104S                      ◆HF/HG-154S	HF/HG-154S
	SIEMENS			1FK7042	1FK7042	1FK7063	1FK7063	1FK7063	1FK7063	1FK7063	1FK7063	1FK7063	1FK7063
	HEIDENHAIN			QSY96A	QSY96A	QSY116E	QSY116E	QSY116E	QSY116E	QSY116J	QSY116J	QSY116J	QSY116J
總減速比				1/90	1/180	1/90	1/120	1/90	1/120	1/120	1/120	1/90	1/180
盤面更高轉速			r.p.m	55.5	27.7	44.4	33.3	44.4	33.3	25	25	33.3	16.6
容許旋轉扭矩			N.m (kgf.m)	98(10)		196(20)		196(20)		568(58)		568(58)
使用壓力(鎖緊方式)			kg/cm2	5 (Pne.)	35 (Hyd.)	5 (Pne.)	5 (Pne.)	5 (Pne.)	5 (Pne.)	5 (Pne.)	5 (Pne.)	35 (Hyd.)	35 (Hyd.)
夾緊扭矩			N.m (kgf.m)	83(8.5)	167(17)	160(16)	160(16)	160(16)	160(16)	◎686(70)	◎980(100)	450(46)	450(46)
容許工件載重	0°                    (水平時)		kg	50		50		50		100		140
	0°~90°                    (傾斜時)		kg	35		35		35		75		80
更大傾斜扭力	W×L		N.m (kgf.m)	25(2.5)		60(6)		60(6)		80(8)		150(15)
更大負荷 (轉盤夾緊時)	F軸向力		N (kgf)	4000(400)		5000(510)		5000(510)		14000(1428)		16000(1632)
	FxL徑向力		N.m (kgf.m)	83(8.5)		160(16)		160(16)		686(70)		450(46)
	FxL傾斜力矩		N.m (kgf.m)	167(17)		160(16)		160(16)		980(100)		450(46)
容許負載慣性矩	J=W.D2/8		kg.m2 (kg.cm.sec2)	0.098(1)		0.18(1.8)		0.28(2.8)		0.81(8.3)		1.13(11.6)
更大工件直徑			mm	?125		?170		?210		?255		?255
旋臺重量(不含伺服馬達)			kg	106		126		131		650		300
