您好！歡迎來到上海潭興企業有限公司官方網站！我司為臺灣潭興精工有限公司大陸分公司。

021-59785163
數控四軸分度盤

四軸半電腦數控分度盤

  • 四軸半電腦數控分度盤

  • 四軸半電腦數控分度盤

  • 四軸半電腦數控分度盤

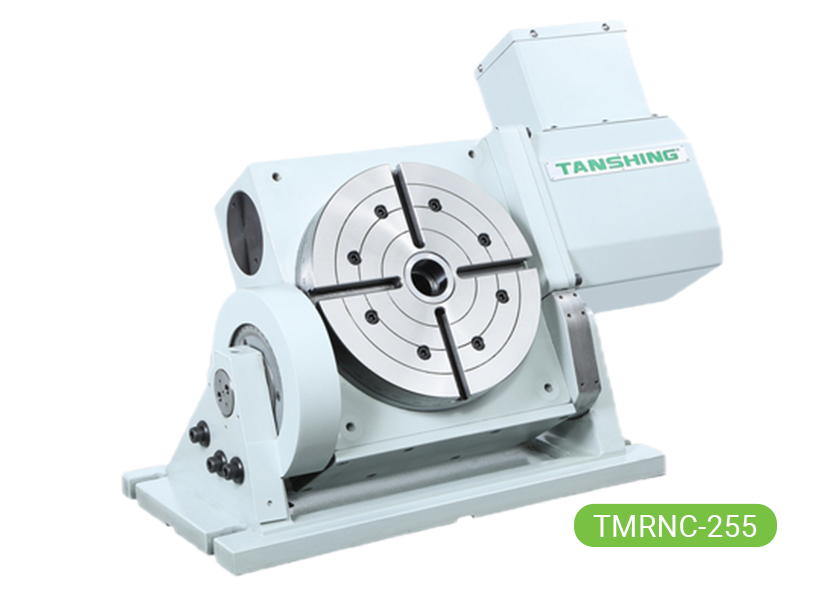

四軸半電腦數控分度盤

TMRNC - 255 ? 320 ? 400特點：


旋轉臺直徑?255、?320、?400mm（油壓剎車）。

獨特高齒深的復導程蝸桿傳動。

適用于4-2/1軸加工，如〝?shù)毒呒庸え暋?/p>

傾斜軸可裝角度編碼器（特別附件）。

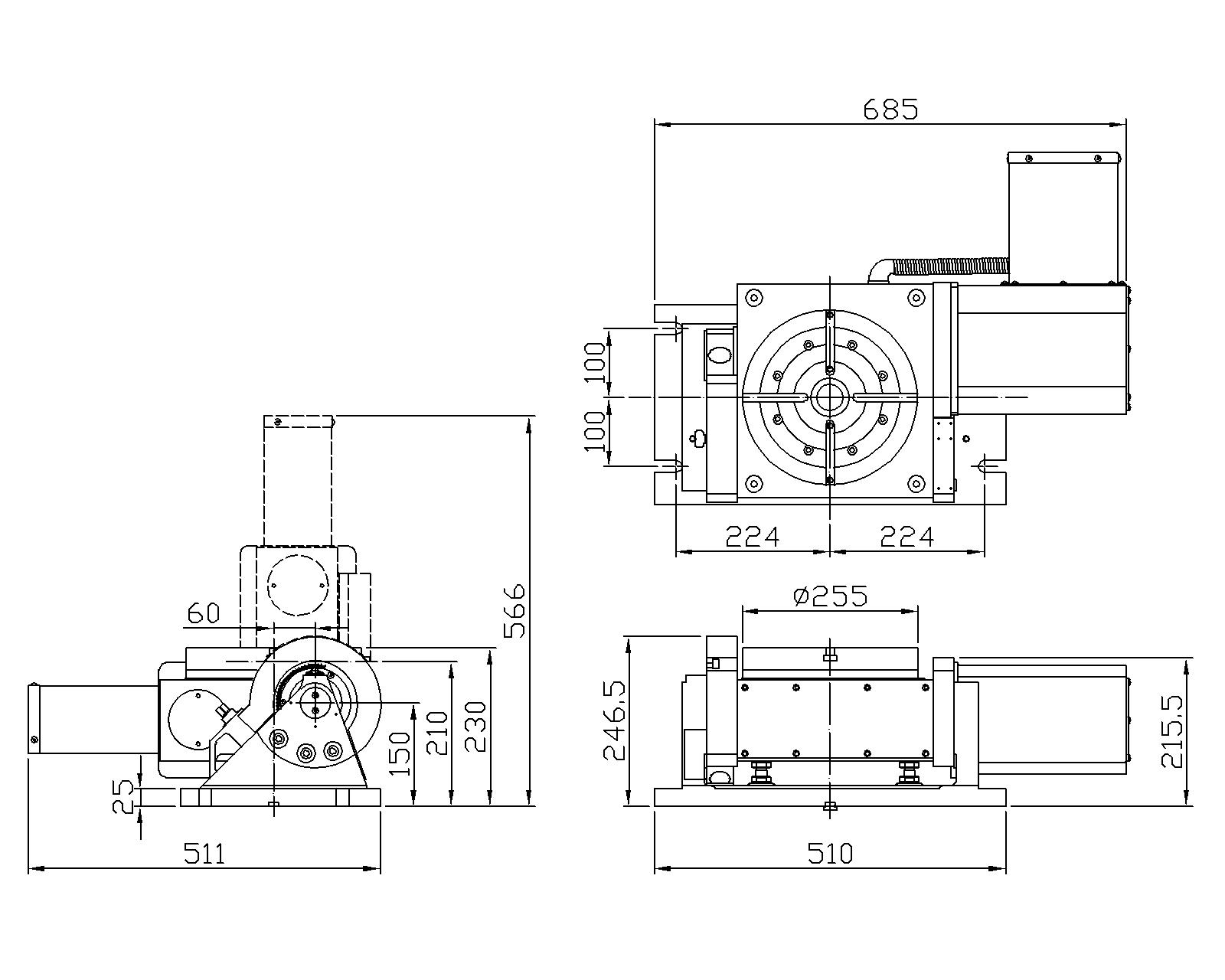

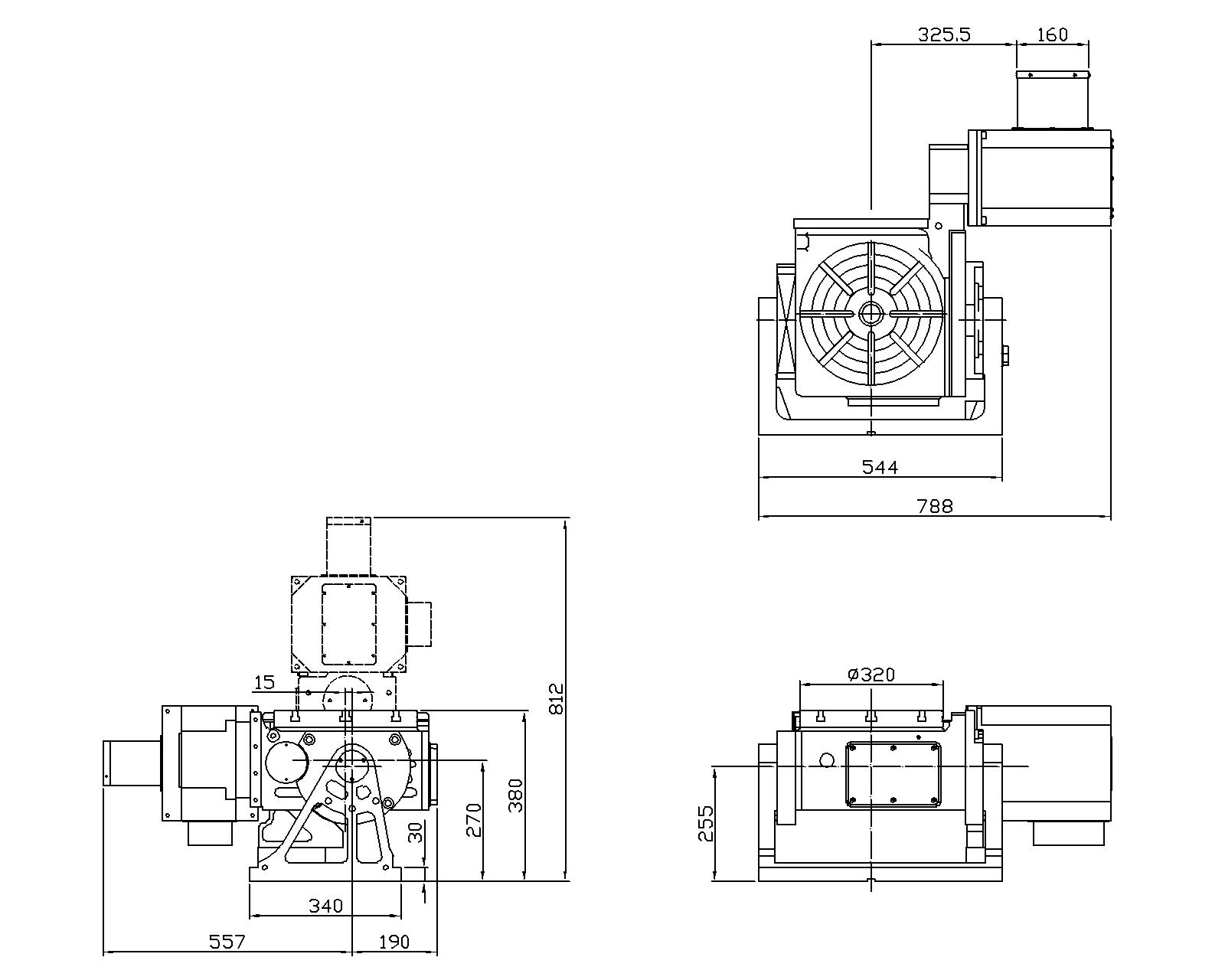

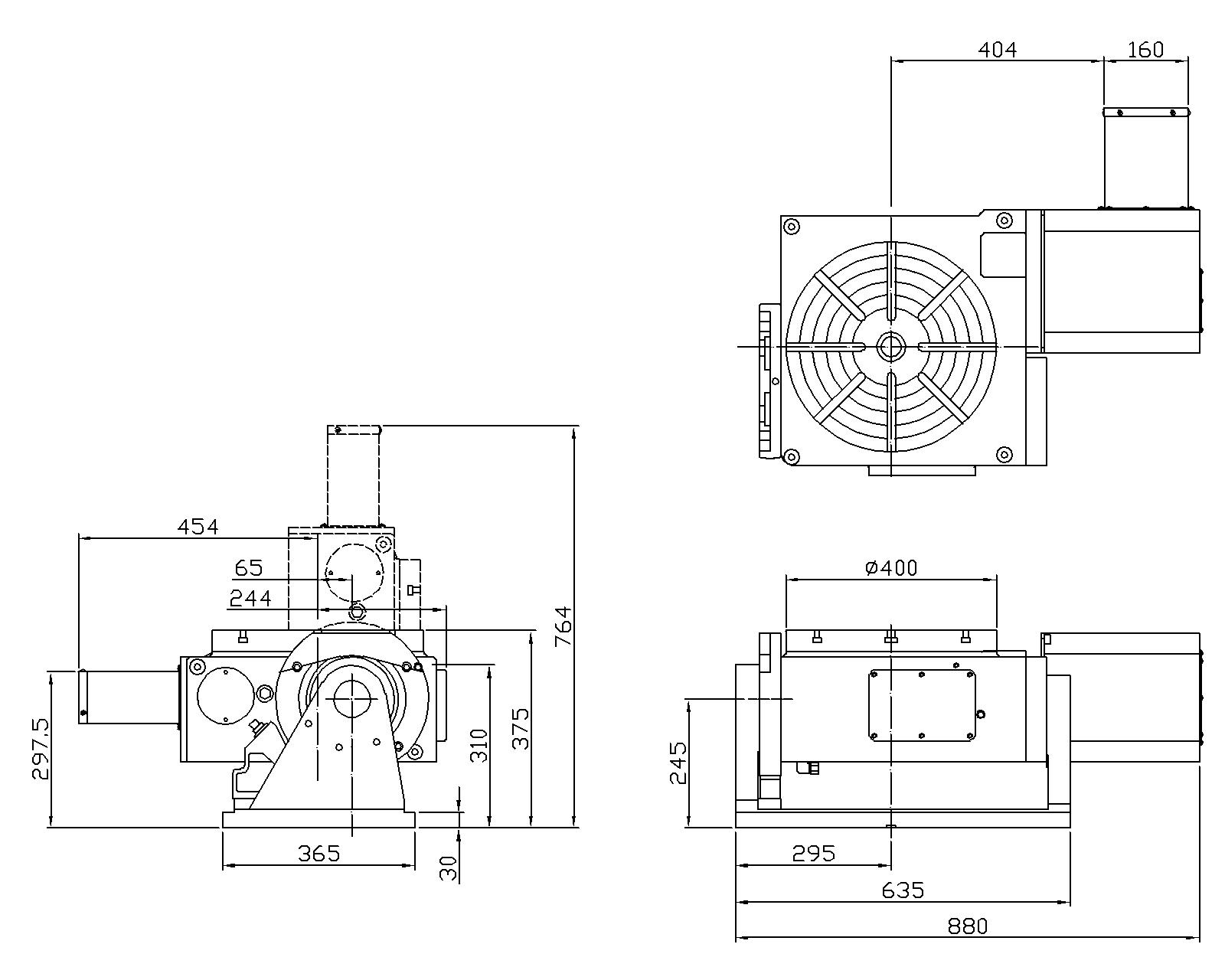

點擊標簽查看尺寸圖：

潭興四軸 四軸半分度盤 數控分度盤 TMRNC-255 TMRNC-320 TMRNC-400 潭興分度盤報價
基礎信息

產品型號

TMRNC - 255 ? 320 ? 400

機器類型

標準型

資料下載

瀏覽次數

210
詳細介紹
規格/型號單位TMRNC-255TMRNC-320TMRNC-400
旋臺直徑mm?255?320?400
工作臺高度水平時mm230380375
中心高度90°mm210270310
總高度90°mm565811764
中心孔直徑mm?40H7?40H7?40H7
貫穿孔徑mm?33?40?40
工作臺T型槽寬度mm12H714H714H7
導塊寬度mm18h718h718h7
傾斜角度deg.0°~105°0°~105°0°~105°
軸向 旋轉軸手動傾斜旋轉軸手動傾斜旋轉軸手動傾斜
小設定單位deg.0.001°1°(刻線)0.001°1°(刻線)0.001°1°(刻線)
分度精度sec.15"-15"-15"-
重覆精度sec.4"-4"-4"-
伺服馬達
(廠牌可依需求指定)		FANUC
αiF 8手動式αiF 12手動式αiF 12手動式
MITSUBISHI
HF/HG-154SHF/HG-204SHF/HG-204S
SIEMENS
1FK70631FK70831FK7083
HEIDENHAIN
QSY116JQSY155BQSY155B
總減速比
1/180-1/180-1/180-
盤面更高轉速r.p.m22.2-16.6-16.6-
容許旋轉扭矩 N.m (kgf.m)470(48)-764(78)-1666(170)-
使用壓力(鎖緊方式)kg/cm235 (Hyd.)-35 (Hyd.)-35 (Hyd.)-
夾緊扭矩N.m (kgf.m)490(50)-833(85)-1764(180)-
更大載重0° (水平時)
kg150200300
0°~90° (傾斜時)
kg80130150
更大負荷
(轉盤夾緊時)		F軸向力
N (kgf)13720  (1400)16660(1700)19600 (2000)
FxL徑向力
N.m (kgf.m)490  (50)833(85)1764  (180)
FxL傾斜力矩
N.m (kgf.m)833 (85)1078 (110)1764 (180)
容許負載慣性矩J=W.D2/8
kg.m2
(kg.cm.sec2)		1.2 (12.4)2.56 (26.1)6 (61.2)
旋臺重量(不含伺服馬達)kg130230330
四軸半電腦數控分度盤
四軸半電腦數控分度盤
四軸半電腦數控分度盤
